遥感相机
Remote sensing camera
高分辨率光学遥感相机
高集成度、轻小型，适用于农业估产、城市规划、资源管理、交通监测、环境保护、实景三维等场景。
 |
工作模式 | 推扫、视频、拍照 |
|
分辨率 | 0.5m、0.75m、1.0m、1.5m、2m、3m、4m、5m、10m、50m等 |
|
工作谱段 | 多光谱、全色/多光谱、Bayer RGB、红外 |
|
平台 | 适用于立方星到百公斤级平台 |

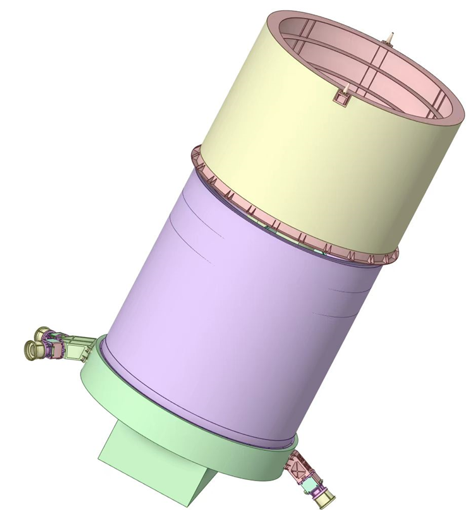

0.5m全色多光谱相机模型图
技术指标
|
项目 |
参数指标 |
|
相机类型 |
TDI 推扫式 |
|
系统谱段范围
|
全色：450~800nm B1/蓝谱段：450~520nm B2/绿谱段：520~590nm B3/红谱段：630~690nm B4/近红外谱段：770~890nm |
|
星下点地面像元分辨率 |
全色优于0.5m@500km； 多光谱优于2m@500km |
|
星下点幅宽 |
优于18km@500km |
|
量化位数 |
12bit |
|
MTF |
优于0.16 |
|
信噪比 |
高端＞48dB，低端＞25dB |
|
相机功耗 |
短期：＜60W，长期：＜90W |
|
相机总重量 |
＜60 kg |
系统组成
相机采用推扫成像方式，将来自目标的信息经遮光罩、主光学系统后，入射到焦面探测器上，探测器将入射光信号转换为电信号。焦面组件完成探测器驱动以及图像预处理，之后按照指定格式发送给数传分系统。相机分系统由2个单机组成，即相机主体、调焦控制及二次电源盒。相机主体由遮光罩组件、主镜组件、次镜组件、三镜组件、折镜组件、焦面组件、主承力框、热控组件等组成。
技术指标
|
项目 |
参数指标 |
|
相机类型 |
推扫及视频成像 |
|
谱段 |
RGB： B1：0.449～0.512μm (蓝) B2：0.510～0.585μm(绿) B3：0.629～0.701μm(红) |
|
星下点光学分辨率 |
0.75m@500km |
|
星下点幅宽 |
优于6km@500km |
|
量化位数 |
12bit |
|
MTF |
优于0.12 |
|
SNR |
高端＞40dB，低端＞25dB |
|
相机功耗 |
短期＜15w，长期＜10w |
|
主体重量 |
＜30kg |
0.75m全色多光谱相机
系统组成
依据总体要求，主体设计从以下几方面着重考虑：
轻量化，低功耗，光学件尽量少，易于装调；
隔振设计；
整星设备尽量多的往相机上装
基于以上3点，相机由遮光罩、相机主体、二次电源、综合控制等功能部件组成。

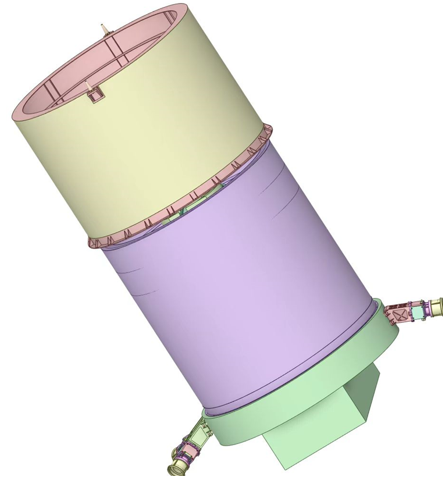

0.75m全色多光谱相机模型图
1m/1.5m相机技术指标
|
项目 |
1m相机参数指标 |
1.5m相机参数指标 |
|
相机类型 |
推扫及视频成像 |
推扫成像 |
|
谱段 |
RGB： B1：450～520nm(蓝) B2：520～590nm(绿) B3：630～700nm(红) |
PAN：450～900nm（全色） B1：450～520nm(蓝) B2：520～590nm(绿) B3：630～690nm(红) B4：770～890nm（近红外） |
|
分辨率 |
≤1m@500km |
≤1.5m@500km |
|
幅宽 |
优于7.8km |
优于11.6km |
|
量化位数 |
10bit/12bit |
10bit/12bit |
|
MTF |
≥0.12(Nyquist 频率) |
≥0.14(Nyquist 频率) |
|
SNR |
高端≥38dB 低端≥25dB 典型≥30dB |
高端≥40dB 低端≥25dB 典型≥30dB |
|
积分时间（ms） |
0.12~0.25 |
0.18~0.35 |
|
相机功耗 |
短期：不超过30W； 长期：不超过20W |
短期：不超过25W； 长期：不超过15W |
|
主体重量 |
≤20kg |
≤12kg |
系统组成
此类型相机采用同轴+RC光学系统，采用4.6μm面阵CMOS探测器。相机采用一体化思路设计，实现轻小型化，安装便捷。
相机采用推扫成像方式，将来自目标的信息经遮光罩、主光学系统后，入射到焦面探测器上，探测器将入射光信号转换为电信号，电信号经视频信号处理器进行放大和模数转换等处理后给数传分系统和地面图像采集处理系统，焦面组件完成光电信号转换成像功能、参数管理及数据处理工作。相机分系统由1个单机组成，即相机主体，相机主体由遮光罩组件、主镜组件、次镜组件、透镜组件、焦面组件、主承力框、热控组件等组成。

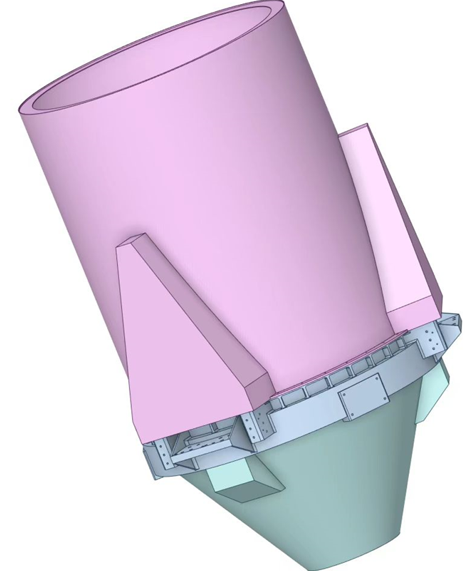

相机外形示意图
2m/3m相机技术指标
|
项目 |
2m相机参数指标 |
3m相机参数指标 |
|
相机类型 |
推扫成像 |
推扫成像 |
|
谱段 |
PAN：450~800nm（全色） B1：450～520nm(蓝) B2：520～590nm(绿) B3：630～690nm(红) B4：770～890nm（近红外） |
PAN：450～800nm（全色） B1：450～520nm(蓝) B2：520～590nm(绿) B3：630～690nm(红) B4：770～890nm（近红外） |
|
分辨率 |
≤2m@500km |
≤3m@500km |
|
幅宽 |
优于15km |
优于22km |
|
量化位数 |
10bit/12bit |
10bit/12bit |
|
MTF |
≥0.15(Nyquist 频率) |
≥0.16(Nyquist 频率) |
|
SNR |
高端≥40dB 低端≥25dB 典型≥30dB |
高端≥40dB 低端≥25dB 典型≥30dB |
|
积分时间（ms） |
0.24~0.50 |
0.38~0.80 |
|
相机功耗 |
短期：不超过22W； 长期：不超过12W |
短期：不超过20W； 长期：不超过10W |
|
主体重量 |
≤7kg |
≤3kg |
1m/1.5m/2m/3m相机，有类似的构型。均由相机镜头和焦面组成，对外仅呈现一个设备。他们的主要区别体现在相机焦距和焦面上配置上。
0.5m全色多光谱相机
1m/1.5m/2m/3m相机
